Rohrbiegewerkzeuge vom Experten

Rohrbiegewerkzeuge aus Aluminiumbronze, Werkzeugstahl oder Kunststoff

Das Rohrbiegen ist ein zentrales Fertigungsverfahren in zahlreichen Industriezweigen, darunter Automobil- und Anlagenbau, Medizintechnik, Musikinstrumentenbau sowie Möbel- und Bauindustrie. Sie alle benötigen eine hohe Maßhaltigkeit, reproduzierbare Qualität und eine einwandfreie Oberflächen- und Querschnittsgeometrie. Leistungsfähige Rohrbiegewerkzeuge sind hierfür unerlässlich.

Für sämtliche Anwendungsfälle bietet ALBROMET ein umfangreiches Sortiment an hochwertigen Biegewerkzeugen. Sämtliche Werkzeuge, ob Biegedorne, Faltenglätter (Abstreifer),

Biegematrizen oder -rollen sowie Druck- und Spannmatrizen werden inhouse produziert. Mit modernen Auslegungstools, Kollisionsprüfungen im CAD-System sowie unserer langjährigen Erfahrung stellen wir sicher, dass Sie die Werkzeuge erhalten, die perfekt auf Ihre Biegeaufgabe abgestimmt sind.

Rohrbiegewerkzeuge Metallhandel CNC Albromet 030

Rohrbiegewerkzeuge Metallhandel CNC Albromet 032

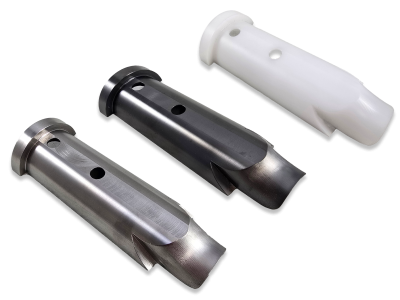

Faltenglätter aus verschiedenen Materialien

Biegedorn Nimax hartverchromt 1Glied (3) mit Ersatzteilset

Rohrbiegewerkzeuge Metallhandel CNC Albromet 039

Rohrbiegewerkzeuge Metallhandel CNC Albromet 038

Rohrbiegewerkzeuge Metallhandel CNC Albromet 036

Rohrbiegewerkzeuge Metallhandel CNC Albromet 035

Das spricht für unsere Rohrbiegewerkzeuge:

Rohrbiegen mit kontinuierlich hoher Biegequalität
Beratung, Auslegung und Fertigung aus einer Hand
Werkzeuge für (fast) alle Rohrmaterialien
Hohe Standzeiten durch optimierte Materialauswahl
Schnelle Verfügbarkeit in vielen Abmessungen

Produktübersicht

Biegedorne

Für Rohre aus Aluminium, Stahl, Edelstahl, Kupfer,
Messing, Titan und beschichteten Metallen
Gliederdorne, auch Segmentdorne genannt, Stummeldorne oder Löffeldorne, etc. in vielen verschiedenen Formen und Baugrößen
Aus Aluminiumbronze oder Werkzeugstahl mit und ohne Beschichtung

Faltenglätter (Abstreifer)

Verhindern wirkungsvoll Faltenbildung am Innenradius des Rohrs
Passend zum Rohrmaterial aus Aluminiumbronze, Werkzeugstahl oder Kunststoff
Verschiedene Bauformen, z.B. als Monoblock oder Einsatz (Faltenglätterschale)
Passende Faltenglätterhalter erhältlich

Biegematrizen & Co

Biegematrizen, Biegerollen, Klemmmatrizen und Gegenhalter
Nach Kundenzeichnung aus gehärtetem Werkzeugstahl gefertigt
Alle Bauteile aus einer Hand

Im Servicefall hilfreich sind unsere Ersatzteil-Sets. Egal ob Verbindungsglieder, Dornverbindung oder Biegekugeln, sämtliche Komponenten eines Biegedorns sind so bei Bedarf schnell ausgetauscht. Das hilft Suchzeiten, Fehlbestellungen oder Montagefehler zu minimieren. Nachhaltig und kostensparend.

Ersatzteil-Sets ab Lager:

Materialien und Beschichtung

Mit uns biegen Sie jedes Rohr

ALBROMET Biegedorne – entwickelt für exakte Radien und beste Biegeergebnisse. Unsere langjährige Erfahrung ist Ihr Garant für optimale Werkzeugauslegung und Dimensionierung. Entscheidend sind werkstoff- und geometrieabhängige Einflussgrößen wie Rohrmaterial, Wandstärke, Biegeradius und Rohrdurchmesser, um nur die wichtigsten zu nennen.

Dabei hat jedes Rohrmaterial seinen eigenen Charakter. Stahl und Edelstahl verlangen nach hoher Dornfestigkeit, Aluminium nach reibungsarmen Oberflächen. Bei Kupfer sind eine sensible Prozessführung entscheidend, während Titan die kompromisslose Werkzeugqualität fordert. Kunststoffe wiederum stellen ganz eigene Anforderungen an Temperaturführung und Dornmaterial.

Jeder Rohrwerkstoff stellt besondere Anforderungen:

Edelstahl (1.4301 / 1.4404): hohe Kaltverfestigung > stabile Dornabstützung erforderlich
Für alle Baugrößen erhältlich Aluminium (z.B. EN AW-6060): geringe Festigkeit, aber empfindliche Oberfläche > polierte oder beschichtete Gliederdorne empfohlen
Kupferrohre Ø früher Dornkontakt entscheidend
Titan (Grade 2 / 5): hohe Rückfederung > exakte Dornposition und steife Segmentkette notwendig

Materialempfehlungen für Biegedorne

Bauformen Biegedorne

Standard-Gliederdorn (Segmentdorn)

Kombiniert Beweglichkeit mit Formstabilität
Rückstellung durch Federkraft der Glieder
Homogene Abstützung durch zylindrischen Segmente

Gliederdorn in sd-Ausführung (small distance)

Um 40 % reduzierter Kugelabstand
Größere Auflagefläche beim Biegen
Faltenfreie Biegung bei dünnwandigen Rohren

Gliederdorn in xsd-Ausführung (extra small distance)

Um 80 % reduzierter Kugelabstand
Für extreme Dünnwandrohre
Für hochfeste Rohrmaterialien

Stummeldorn

Für Rohre mit dicken Wandstärken bzw. großem Durchmesser
Verhältnis D/W < 20, Verhältnis CLR/D > 3,0
In sämlichten Varianten erhältlich

Löffeldorn

3D-gefräste Kontur im Biegebereich mit großer Auflagefläche für perfektes Biegeergebnis
Für Rohre mit dicken Wandstärken bzw. großem Durchmesser
Verhältnis D/W < 20, Verhältnis CLR/D > 3,0

Die optimale Schmierung

Die Schmierung ist ein entscheidender Faktor für hochwertige Biegungen mit Dorn beim Rotationszugbiegen. Je nach Rohrmaterial kommen Öl, Fett oder Paste zum Einsatz, um die Reibung zwischen Rohr, Dorn und Werkzeug zu reduzieren.

Eine korrekt dosierte Schmierung auf dem Dorn und auf der Rohrinnenseite verhindert Oberflächenbeschädigungen, Riefenbildung und erhöhten Werkzeugverschleiß. Durch gleichmäßigen Materialfluss im Rohr wird eine hohe Biegequalität sichergestellt.

Schmierungsvarianten am Beispiel Standard-Gliederdorn:

Schmierung außen auf dem Dorn

Einfache Durchführung
Für alle Schmiermittel (Öl, Fett, Paste) geeignet

Innenliegende Schmierung

Für Biegeautomaten geeignet
Ermöglicht stabile und reproduzierbare Biegeprozesse
Für niedrigviskose Biegegele oder synthetische Schmierstoffe

Minimal-Mengen-Schmierung (MMS)

Geringer Schmiermittelverbrauch
Schmiermittelaustritt nahe am Biegebereich
Bessere Schmiermittelverteilung durch Drucklufteinspeisung des Fluids

Beispiel Festdorn (Stummeldorn)

Innenliegende Schmierung (Dorninnenschmierung) ist auch bei Festdornen wie Stummeldorn und Löffeldorn erhältlich

Gliederdorne: Auslegung und Einbauposition

Als Hersteller von Rohrbiegewerkzeugen legen wir höchsten Wert auf Funktion und Ausführung. Der Biegevorgang wird mittels CAD simuliert und die Gliederdorne auf Funktion und Kollision geprüft. Die Größe des Biegedorns wird durch den Rohr-Außendurchmesser definiert.

Abmessungen - Standard-Gliederdorne

Faltenglätter und Faltenglätterschalen

Der Faltenglätter (Abstreifer) stützt das Rohr beim Biegen an der Innenseite des Bogens und trägt so zum Erhalt der Form und der Unversehrtheit des Rohrs bei. Zudem minimiert er das Rückfedern des Rohrs. Die Form des Faltenglätters muss an die gewünschte Rohrform angepasst werden, um ein Verformen oder Einknicken des Rohrs wirkungsvoll zu verhindern.

Verschiedene Konstruktionsformen:

Faltenglätter sind besonders wichtig beim Biegen von Rohren mit engen Radien und/oder dünnen Wandstärken. Es stehen verschiedene Bauformen zur Verfügung. Die Materialauswahl erfolgt dabei passend zum Rohrmaterial. ALBROMET bietet alle genannten Materialien und Beschichtungen an.

Materialauswahl für Faltenglätter:

Ersatzteil-Sets und Einzelteile

Ersatzteil-Sets bieten deutliche Vorteile im Servicefall. Alle benötigten Komponenten sind bereits vollständig zusammengestellt und vormontiert, wodurch Suchzeiten, Fehlbestellungen und Montagefehler vermieden werden. Das reduziert den Arbeitsaufwand vor Ort erheblich und verkürzt die Stillstandszeiten der Maschine. Gleichzeitig sorgt die standardisierte Zusammenstellung für eine gleichbleibende Qualität und erhöht die Prozesssicherheit bei Wartung und Instandhaltung.

Ersatzteil-Sets

Biegekugeln

Die hochpräzisen Verbindungsglieder zwischen Dornschaft und Kugeln werden aus wärmebehandeltem Werkzeugstahl in Premiumqualität mit extrem hoher Festigkeit hergestellt. Das erhöht die Lebensdauer und senkt den Wartungsaufwand im Einsatz. Durch eigene Produktion und Lagerhaltung bieten wir kurze Lieferzeiten und bestes Preis-Leistungsverhältnis.
